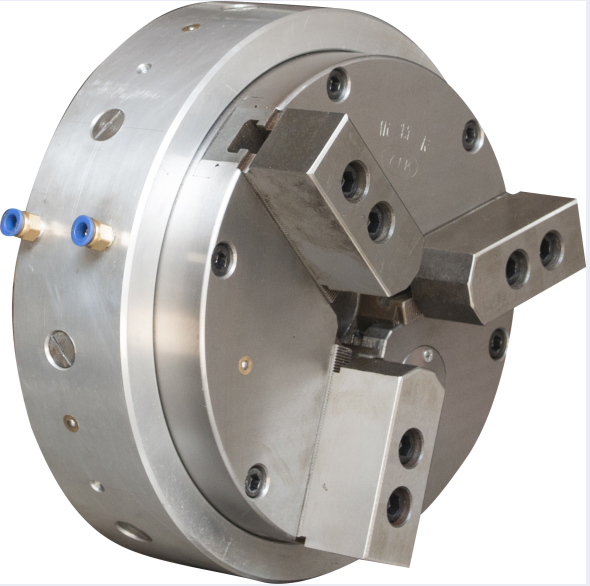

前置式氣動卡盤安裝步驟：

1.拆除車床上原有夾具，安裝與卡盤相配的法蘭盤并修整，測量其軸向及徑向跳動（≤0.005）；

2.將卡盤與法蘭止口用螺釘連接，表測卡盤外圓跳動（≤0.04）；

3.在機床適當位置安裝防轉定位支架，支架安裝牢靠，盡量避免與機床罩殼連接，以防止卡盤在旋轉時與機床罩殼共振，產生噪音。注意：防轉螺釘在支架內要有0.5-1mm擺動的空間，絕不可將螺釘固定且不能擺動，這樣會將配氣環損壞，甚至損壞機床；

4.接入氣源并切換電磁閥開關查看夾頭動作是否正常；

5.鎖緊相關螺釘，低速旋轉觀察卡盤回轉處阻力大小是否正常后再開機使用；

6.本卡盤卡爪可根據工件的大小徑向自行調理，調理間隔以梳齒齒數為準（每齒節距l(xiāng).5mm，具體參照詳細參數表）。

特別警告：

前置式氣動卡盤內設有保壓閥寄放氣閥，卡盤夾緊、松開為瞬間進氣后斷開氣源，就能牢牢夾緊工件或松開工件，因為通氣夾緊或松開時，配氣環上的密封圈會牢牢貼在卡盤體上，當動作完成后，斷開氣源，密封圈脫離卡盤體，這時才可以旋轉卡盤，所以卡盤的夾緊、松開動作必須在機床完全停止后進行。即卡盤轉動前接在卡盤體上的兩只氣管絕不能有氣壓。
